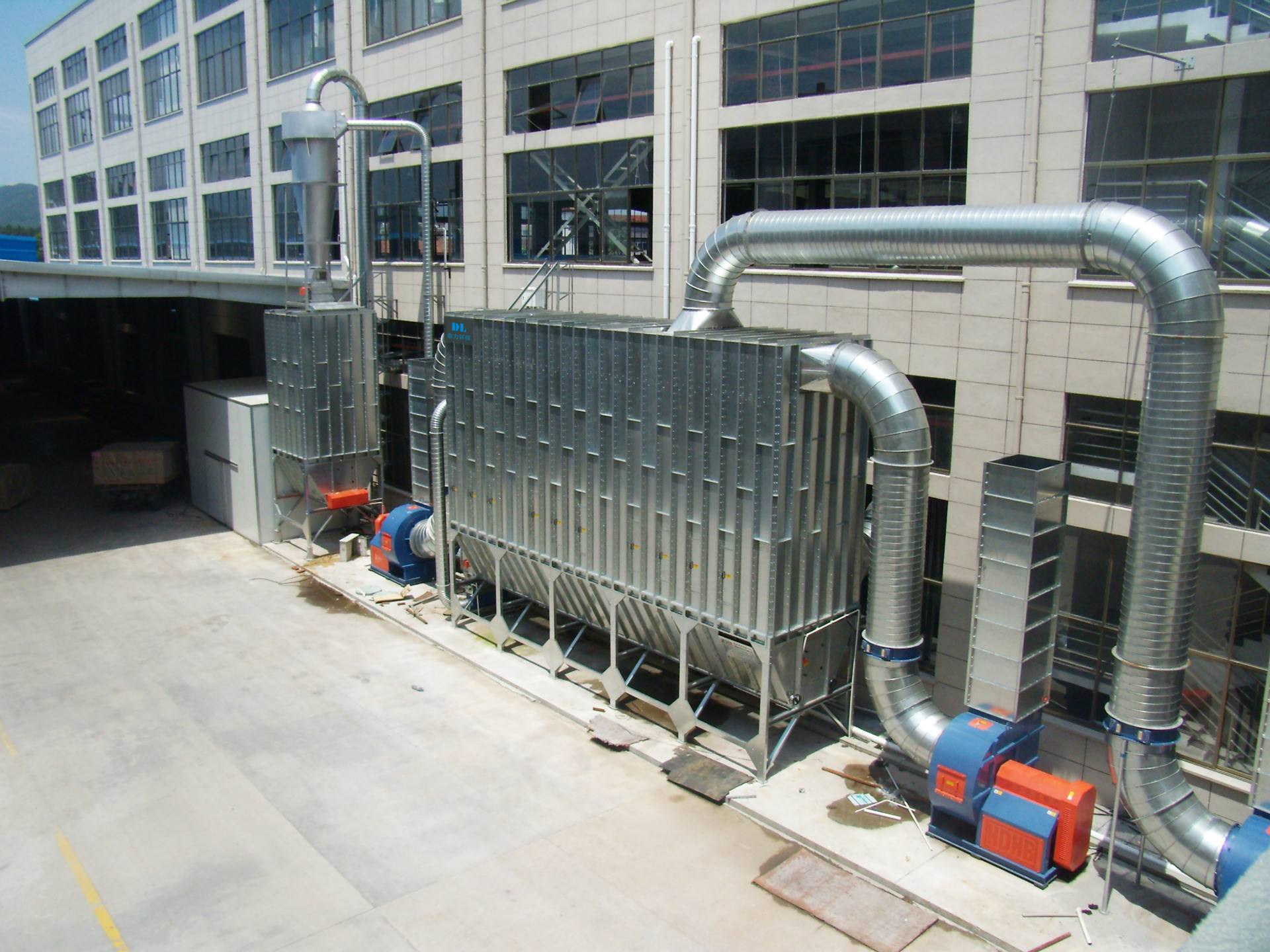

点击图片查看原图
木工除尘设计原则遵循以下四点：
a、根据粉尘产生的原因、车间场地和设备布置的具体情况，采用塑料吸尘软管连接生产设备，使吸尘管不影响生产设备的操作，又能把含木屑的尘气抽吸到除尘系统经处理净化后排放。
b、采用的除尘工艺和设备，确保除尘系统长期稳定运行、外排废气达到 和地方有关标准的要求，尽可能降低工程投资和设备运转费用，设备易于维修、维护。
c、除尘系统运行时，控制粉尘不外溢，减少厂房污染，使环境空气有较大改善。
d、确保施工安装过程中不影响生产。
木工除尘的结构组成：
1、壳体部分：包括清洁室或称气体净化箱、气箱、、过滤室。分室隔板、检修门及壳体结构。清洁室内设有提升阀与花板，喷吹短管；过滤室内设有滤袋及其骨架。
2、灰斗及卸灰机构：有灰斗和按不同系列、不同的进口粉尘浓度，分别设置的螺旋输送机，空气输送斜槽和刚性叶轮给料机即卸料阀。
3、进出风箱体：包括进出风管路及中隔板。单（排或称单列、结构布置在壳体一侧，双排或称双列、结构布置在壳体中间。
4、脉冲清灰装置：包括脉冲阀、气包、提升阀用气缸及其电磁阀等。
5、压缩空气管路及其减压装置、油水分离器、油雾器等。
6、支柱及立式笼梯、栏杆。
